Materialoptionen: NBR, EPDM, Silikon, FKM, FFKM
Temperaturbereich: -60 °C bis +320 °C (materialabhängig)
Härte: 20–90 Shore A
Verfügbare Normen: AS568, ISO 3601, JIS B 2401, kundenspezifische Größen
Designflexibilität: O-Ringe, X-Ringe, U-Ringe, V-Ringe, Dichtungen, Sondergeometrien, komplexe Profile
Zertifizierungen:
Farben:
Verpackung: Schüttgut, Einzelbeutel oder OEM-Markenware

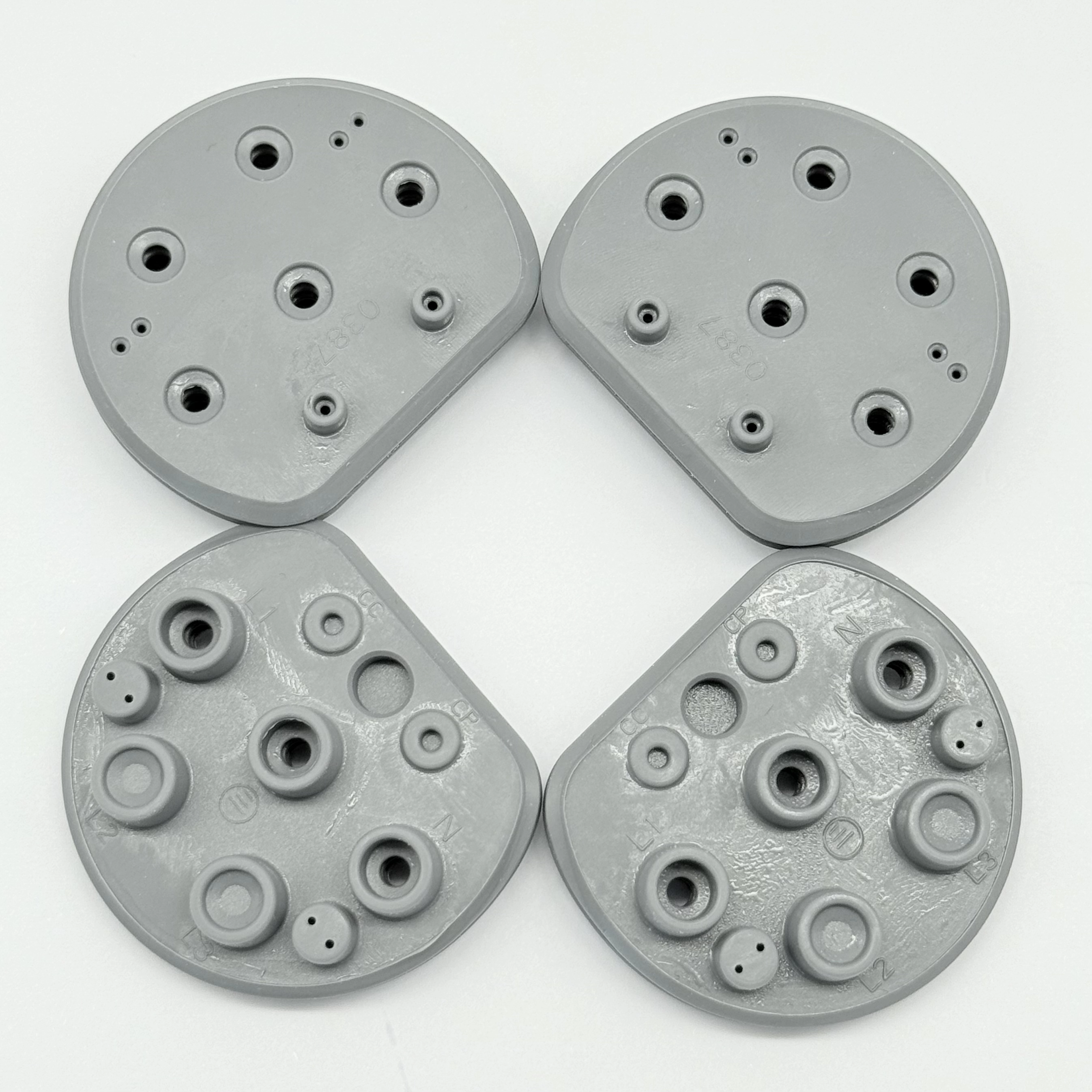

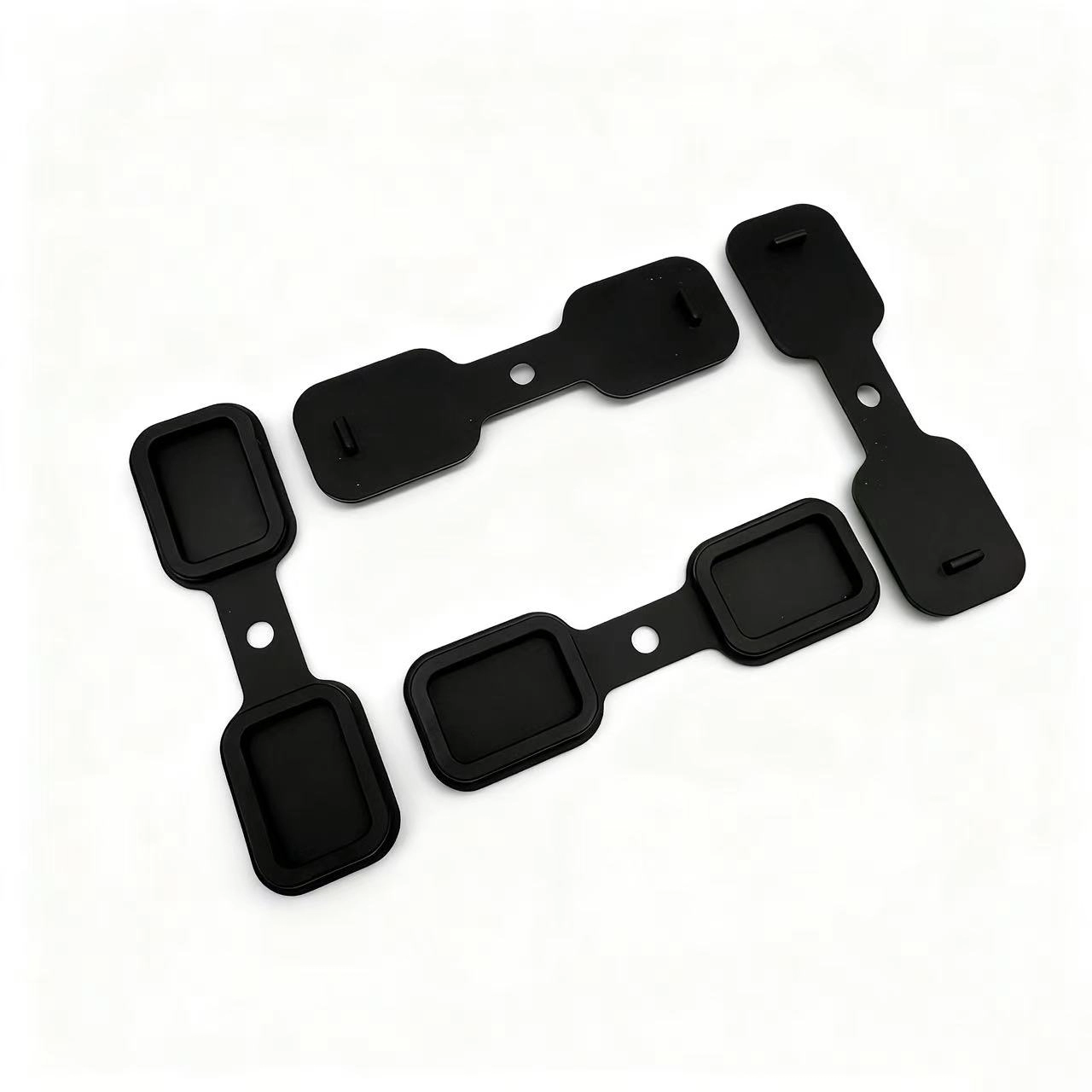

Unsere kundenspezifischen Gummidichtungen werden speziell für Anwendungen entwickelt, bei denen Standarddichtungen nicht ausreichen. Hergestellt aus hochwertigen Elastomeren wie NBR, EPDM, Silikon, FKM (Viton®) und FFKM, sind diese Dichtungen hinsichtlich Material, Geometrie, Härte und Leistungseigenschaften optimal auf die jeweiligen Anwendungsanforderungen abgestimmt, um eine zuverlässige Abdichtung unter verschiedensten mechanischen, chemischen und thermischen Bedingungen zu gewährleisten.
Aflas oder Kalrez (FFKM)
Acrylatkautschuk (ACM)
Ethylen-Propylen (EPR, EPDM)
Fluorkohlenwasserstoff (FKM/FPM)
Fluorsilikon (FVMQ)
Hydriertes Nitril (HNBR)
Neoprenkautschuk (CR)
Nitrilkautschuk (Buna-N/NBR)
Polyurethan (PU)
Silikonkautschuk (VMQ)
Styrol-Butadien-Kautschuk (SBR)
Polytetrafluorethylen (PTFE)
O-Ring
Ring mit quadratischem Schnitt
Quad Ring
D-Ring
Kundenspezifische Gummidichtungen finden breite Anwendung in Automobilsystemen, Fluidsteuerungssystemen, Halbleiteranlagen, der Photovoltaikfertigung, Luft- und Raumfahrtkomponenten, Medizingeräten, Lebensmittelverarbeitungsmaschinen und anderen Branchen, die präzise Abdichtungen erfordern. Sie eignen sich sowohl für statische als auch dynamische Abdichtungen unter hohem Druck, hohen Temperaturen, korrosiven Medien und Vakuumbedingungen.
Langlebig und verschleißfest
Hervorragende Dichtungsleistung unter Druck
Breites Anwendungsspektrum für Flüssigkeiten und Gase
Kundenspezifische Größen, Materialien und Farben erhältlich
| O-Ring-Größe AS568A- | W-Querschnitt | Tiefe der L-Drüse | Quetschen | E(a) Diametraler Abstand | G-Nutbreite | R Nutradius | Maximale Exzentrizität (b) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal | Tatsächlich | Tatsächlich | % | Kein Rückrufring (G) | Ein Backup-Ring (G1) | Zwei Backup-Ringe (G2) | |||||
| 004 bis 050 | 1/16 | ±.003 | .050 Zu .052 | 0,015 Zu 0,023 | 22 bis 32 | 0,002 Zu 0,005 | 0,093 Zu 0,098 | .138 Zu .143 | .205 Zu .210 | 0,005 Zu 0,015 | 0,002 |
| 102 bis 178 | 3/32 | ±.003 | .081 Zu 0,083 | .017 Zu 0,025 | 17 bis 24 | 0,002 Zu 0,005 | .140 Zu .145 | .171 Zu .176 | .238 Zu .243 | 0,005 Zu 0,015 | 0,002 |
| 201 bis 284 | 1/8 | ±.004 | .111 Zu .113 | .022 Zu .032 | 16 bis 23 | .003 Zu 0,006 | .187 Zu .192 | .208 Zu .213 | .275 Zu .280 | .010 Zu 0,025 | .003 |
| 309 bis 395 | 3/16 | ±.005 | .170 Zu .173 | .032 Zu 0,045 | 15 bis 21 | .003 Zu 0,006 | .281 Zu .286 | .311 Zu .316 | .410 Zu .415 | .020 Zu 0,035 | 0,004 |
| 425 bis 475 | 1/4 | ±.006 | .226 Zu .229 | 0,040 Zu .055 | 15 bis 20 | 0,004 Zu 0,007 | .375 Zu .380 | .408 Zu .413 | .538 Zu .543 | .020 Zu 0,035 | 0,005 |
