Materialoptionen: NBR, EPDM, Silikon, FKM, FFKM
Temperaturbereich: -60 °C bis +320 °C (materialabhängig)
Härte: 20–90 Shore A
Verfügbare Normen: AS568, ISO 3601, JIS B 2401, kundenspezifische Größen
Zertifizierungen:
Farben:
Verpackung: Schüttgut, Einzelbeutel oder OEM-Markenware
Unsere O-Ringe aus Gummi sind präzisionsgefertigte Dichtungselemente, die für zuverlässige Leistung in einer Vielzahl industrieller und gewerblicher Anwendungen entwickelt wurden. Sie bestehen aus hochwertigen Elastomeren wie NBR (Nitril), EPDM, Silikon, FKM (Viton®) und FFKM, die eine ausgezeichnete Beständigkeit gegenüber Ölen, Kraftstoffen, Wasser, Chemikalien und Hitze aufweisen.
Ob Sie Standard- oder kundenspezifische O-Ringe aus Gummi benötigen, wir bieten hochpräzise und kostengünstige Dichtungslösungen, die Ihren Projektanforderungen gerecht werden.

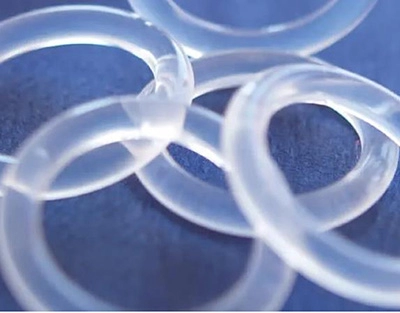

Aflas oder Kalrez (FFKM)
Acrylatkautschuk (ACM)
Ethylen-Propylen (EPR, EPDM)
Fluorkohlenwasserstoff (FKM/FPM)
Fluorsilikon (FVMQ)
Hydriertes Nitril (HNBR)
Neoprenkautschuk (CR)
Nitrilkautschuk (Buna-N/NBR)
Polyurethan (PU)
Silikonkautschuk (VMQ)
Styrol-Butadien-Kautschuk (SBR)
Polytetrafluorethylen (PTFE)
O-Ring
Ring mit quadratischem Schnitt
Quad Ring
D-Ring
Langlebig und verschleißfest
Hervorragende Dichtungsleistung unter Druck
Breites Anwendungsspektrum für Flüssigkeiten und Gase
Kundenspezifische Größen, Materialien und Farben erhältlich
| O-Ring-Größe AS568A- | W-Querschnitt | Tiefe der L-Drüse | Quetschen | E(a) Diametraler Abstand | G-Nutbreite | R Nutradius | Maximale Exzentrizität (b) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal | Tatsächlich | Tatsächlich | % | Kein Rückrufring (G) | Ein Backup-Ring (G1) | Zwei Backup-Ringe (G2) | |||||
| 004 bis 050 | 1/16 | ±.003 | .050 Zu .052 | 0,015 Zu 0,023 | 22 bis 32 | 0,002 Zu 0,005 | 0,093 Zu 0,098 | .138 Zu .143 | .205 Zu .210 | 0,005 Zu 0,015 | 0,002 |
| 102 bis 178 | 3/32 | ±.003 | .081 Zu 0,083 | .017 Zu 0,025 | 17 bis 24 | 0,002 Zu 0,005 | .140 Zu .145 | .171 Zu .176 | .238 Zu .243 | 0,005 Zu 0,015 | 0,002 |
| 201 bis 284 | 1/8 | ±.004 | .111 Zu .113 | .022 Zu .032 | 16 bis 23 | .003 Zu 0,006 | .187 Zu .192 | .208 Zu .213 | .275 Zu .280 | .010 Zu 0,025 | .003 |
| 309 bis 395 | 3/16 | ±.005 | .170 Zu .173 | .032 Zu 0,045 | 15 bis 21 | .003 Zu 0,006 | .281 Zu .286 | .311 Zu .316 | .410 Zu .415 | .020 Zu 0,035 | 0,004 |
| 425 bis 475 | 1/4 | ±.006 | .226 Zu .229 | 0,040 Zu .055 | 15 bis 20 | 0,004 Zu 0,007 | .375 Zu .380 | .408 Zu .413 | .538 Zu .543 | .020 Zu 0,035 | 0,005 |
